蓝点工具 Bluepoint
扭矩工具-预置机械式扭力扳手

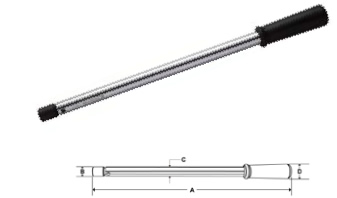

预置机械式扭力扳手

蓝点工具 Bluepoint
  • 八种型号可供选择,扭矩范围从10 in.lb.到 600 ft.lb.
  • 坚固耐用的防滑手柄
  • 使用统一的圆形插销可换头
  • 独特的圆筒形可换头设计
  • 达到预定值时有"咔哒"声提示
  • 锁定装置可防止预置的扭力值意外改变,特别适用于汽车制造等产线使用
  • 矩值可以用英制或公制校验
  • 精度:设定扭矩值(满量程的20%-100%范围内)的±4%
  • 符合或超过ASME B107.14-2004和ISO6789标准
  • 如需提供标定证书,需另行收费,请联系经销商或销售员
型号
接头规格
英制扭矩范围

扭矩范围(Nm)

A (mm)
B (mm)
C (mm)
D (mm)
重量(g)
蓝点工具 Bluepoint
订货号
BP5T-I
J
10-50in.lb.
1.1-5.6
165
16
15
25
159
1
204008
BP10T-I
J
50-250 in.lb.
5.6-28
254
16
15
25
249
1
204009
BP10ST-I
J
60-300in.lb.
6.8-34
157
17
22
36
340
1
204010
BP50T-I
J
15-75ft.lb.
20-102
279
17
22
36
635
1
204011
BP100T-I
Y
30-150ft.lb.
41-203
495
24
22
36
1,043
1
204012
BP200T-I
Y
40-200ft.lb.
54-271
597
24
22
36
1,179
1
204013
BP300T-I
X
100-300ft.lb.
135-406
704
28
25
36
1,769
1
204014
BP600T-I*
Z
120-600ft.lb.
162-814
1,397
38
32
32
4,740
1
204015
棘轮头
蓝点工具 Bluepoint

  • 紧固件中心到固定销长度:
  • * J系列-2.50"
  • * Y系列-3.00"
  • * X系列-4.50"
  • * Z系列-5.75"
・与可换头预置式机械扭力扳手配合套筒或其他附件使用
蓝点工具 Bluepoint
接头规格
J
接头规格
Y
接头规格
X
接头规格
Z

头部外径
(mm)

头部深度
(mm)

6

QJOM6A (60)

13.5
3.6
7
QJOM7A (75)
13.5
3.6
8
QJOM8A (120)
16.5
3.3
9
QJOM9A (170)
19.8
4.8
10
QJOM10A (265)
19.8
4.8
11
QJOM11A (400)
22.9
5.6
12
QJOM12A (430)
26.9
6.1
13
QJOM13A (495)
29.5
6.1
14
QJOM14A (665)
QYOM14A (665)
33.3
6.6
15
QJOM15A (885)
QYOM15A (885)
33.3
6.9
16
QJOM16A (900)
QYOM16A (1,060)
37.1
6.9
17
QJOM17A (900)
QYOM17A (1,235)
37.1
7.3
18
QJOM18A (900)
QYOM18A (1,375)
QXOM18A (1,375)
40.4
7.3
19
QJOM19A (900)
QYOM19A (1,650)
QXOM19A (1,650)
43.7
7.6
20

QYOM20A (1,925)
43.7
9.2
21
QJOM21A (900)
QYOM21A (2,160)
QXOM21A (2,160)
43.7
9.2
22
QJOM22A (900)
QYOM22A (2,400)
QXOM22A (2,470)
43.7
9.2
23
QJOM23A (900)
QYOM23A (2,400)
QXOM23A (2,745)
47
10
24
QJOM24A (900)
QYOM24A (2,400)
QXOM24A (2,970)
QZOM24A (2,970)
49
11
25
QJOM25A (900)
QYOM25A (2,400)
QZOM25A (3,295)
52
11
26
QJOM26A (900)
QXOM26A (3,570)
QZOM26A (3,570)
53
11
27
QJOM27A (900)
QYOM27A (2,400)
QZOM27A (3,825)
55
12
29
QYOM29A (2,400)
QXOM29A (3,600)
QZOM29A (4,550)
58
12
30
QYOM30A (2,400)
QXOM30A (3,600)
QZOM30A (4,950)
61
13
32
QYOM32A (2,400)
QXOM32A (3,600)
QZOM32A (5,755)
65
14
34
QYOM34A (2,400)
QXOM34A (3,600)
QZOM34A (6,595)
68
14
36
QYOM36A (2,400)
QXOM36A (3,600)
QZOM36A (7,200)
74
15
